Popis

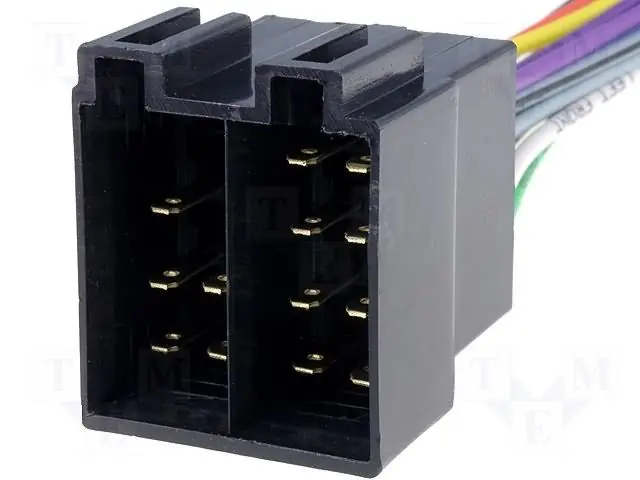

Konektor ISO s kabelem 10 cm k montáži na autorádio. Dvojice konektorů pro napájení a reproduktory.
|
Napájecí část: Stálé napájení 12V – žlutý vodič Spínané napájení 12V – červený vodič Uzemění – kostra vozu – černý vodič Spínané ovládání autorádiem – modrý vodič Osvětlení – oranžový vodič
|
Reproduktorová část: fialový– repro pravý zadní (+) fialovočerný – repro pravý zadní (-) šedý– repro pravý přední (+) šedočerný– repro pravý přední (-) bílý– repro levý přední (+) bíločerný– repro levý přední (-) zelený – repro levý zadní (+) zelenočerný– repro levý zadní (-) |
